除焦系统 - 控制系统

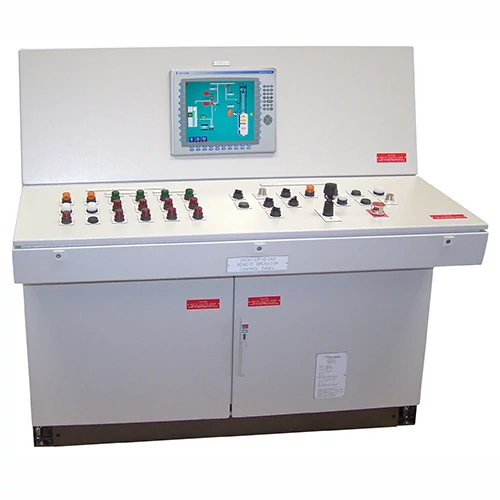

基础控制系统主要包含以下部分：主控制面板（通常位于泵设备附近）、每个焦化塔配备的切割台面板，以及上下接近开关。这些设备的主要功能是监测焦化塔内的十字头行程和工具位置。 Flowserve提供的焦化塔振动、视频和声音监控系统，旨在为焦炭切割人员提供焦炭已成功移除的确认信息。通过这一系统，操作人员可以更早地进行走刀操作，从而有效减少清理焦化塔所需的总时间。该监控系统既可与除焦控制系统进行集成，以增强其易用性，也可以作为独立的设备进行使用。 我们的控制系统是按照国际标准和客户的具体需求进行设计的。其可能包含的组件包括：操作人员控制台、声音监测设备、工具位置传感器、线缆张紧指示器以及钻杆转速指示器。
Flowserve的除焦系统是一个高度集成的系统。为了更好地了解其各个组件的工作原理，建议您观看相关的视频资料。
... Read more Read less标准控制系统提供：
- 泵设备和润滑油系统监控（经许可启动）、振动和温度报警和关机
- 钻杆、除焦阀和隔离阀安全联锁
- 切割正在进行时，在塔内的高低位置禁用绞车
- 显示切割刀具高度和钻杆位置
- 绞车线缆张紧带有过度张紧和张紧不足设定点，可禁用绞车移动
- 泵泄压
- 钻杆转速指示
选件
- 将TUD集成到切割系统控制中，无需使用两个PLC
- 三重模块冗余处理器
- DCS通信
- Flowserve RedRaven塔监控，确保完全切割
- 远程和自动切割功能
振动监测
- Flowserve远程操作焦炭切割系统的基本部分
- 永久安装振动传感器提供高信噪比，使读数更加准确。
- RedRaven对振动信号进行处理，使除焦状态清晰视觉化
- 与除焦控制系统进行完全集成，实现切割工艺的完全自动化。
- 操作员显示屏上显示：
- 塔清洁度
- 刀具位置
- 线缆张紧程度
- 钻杆转速
- 控制阀位置
- 塔选择
- 诊断信息
声音监测
- Flowserve远程操作焦炭切割系统的基本部分
- 为操作员提供数十年来熟悉的声音，确认塔清洁
- 将振动监测系统的振动信号转换成切割操作亭内的声音指示
- Flowserve远程操作焦炭切割系统的基本部分
- 在切割台上设置额定监控面积摄像机，为操作员提供焦化塔顶部视图。
- 摄像机还对溜槽进行监控，为塔清洁度提供反馈，其他摄像机提供来自焦炭坑的切割操作视图。
- 提供可靠的热感摄像机技术，在充满蒸汽的环境中使用，有助于看清有时肉眼都看不清的焦炭。
- 所有摄像机有完全的倾斜和平移功能，将视频信号传输到远程切割工位的两个或三个显示屏上。
UL、CSA、IEC（若适用）
